Belajar mengenal dan merakit komputer

Dalam ilmu komputer, terdapat beberapa hal yang penting, yaitu :

Hardware : Perangkat keras. Contoh : CPU, Monitor, Mouse, Printer, dan lain-lain.
Software : Perangkat lunak. Contoh : Program system operasional.
Brainware : User/pengguna (user biasa, programmer, teknisi)

Dalam perakitan computer pertama-tama ialah memasang hardware.

Hardware : CPU :
  • Power Supply

  • RAM (Memory)
  • Processor
  • Mainboard/Motherboard
  • CD/DVD ROM

  • Floppy Drive



POWER SUPPLY

Power supply berfungsi untuk memberi daya atau tegangan ke masing-masing komponen komputer baik secara langsung maupun tidak langsung.

Power supply secara umum ada 2 jenis yaitu AT dan ATX

1. POWER SUPPLY AT

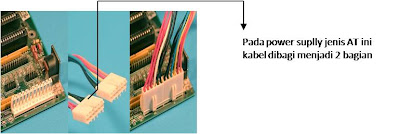

Umumnya digunakan untuk komputer pentium 1 ke bawah. Ciri Power Supply AT : Memiliki 12 kabel dipisah menjadi 2 bagian yaitu P8 = 6 kabel dan P9 = 6 kabel, terdapat saklar untuk menghidupkan / mematikannya.






2. POWER SUPPLY ATX

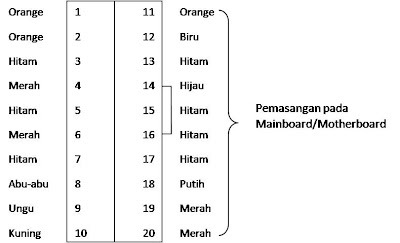

Umumnya digunakan pada komputer Pentium 1 ke atas, cirinya memiliki 20 kabel digabung menjadi satu bagian. Power Supply ATX ada 2 jenis :
  • ATX Standar umumnya digunakan untuk Komputer Pentium 1 sampai Pentium IV (tergantung Mainboard)
  • ATX P4 digunakan untuk Komputer Pentium 1 sampai Pentium IV


Cara yang biasanya digunakan untuk mengecek kondisi power suplly :
Ambil 1 kabel, hubungkan kabel pada power supply yang berwarna hitam dengan hijau. Bila kipas hidup, berarti power supply tersebut bagus.

Untuk power supply, tegangan yang dikeluarkan paling besar 12 Volt

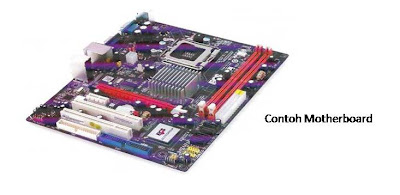

MAINBOARD / MOTHERBOARD / MB

Fungsi :
  • Sebagai terminal / penghubung antara komponen satu dengan komponen yang lain sehingga dapat saling bekerjasama
  • Sebagai tempat untuk memasang atau meletakkan komponen-komponen komputer seperti Processor, RAM, ROM, Baterai, kabel data, dan Card-card.

Bagian-bagian Mainboard :
  • Expansi Slot : untuk meletakkan / memasang card-card seperti VGA Card, Sound Card, LAN Card, Modem Card dan lain-lain.

Macam-macam jenis expansi slot :
  • Slot VL_BUS = 8 bit


Sekarang, Slot VL_BUS sudah tidak digunakan lagi.
  • Slot ISA = 16 bit
  • Slot PCI = 32 bit
  • Slot AGP = 64 bit
  • Slot AMR = 64 bit

Keterangan :
  • Slot VL_BUS, ISA, dan PCI bisa dipasang untuk semua card missal : Sound Card, VGA Card, LAN Card, Modem Card dan lain-lain.
  • Slot AGP khusus untuk VGA Card saja, sedangkan komponen lain belum ada
  • Slot AMR khusus untuk Modem Card / Modem Internal.


RAM (Random Access Memori)

Yaitu suatu yang hanya bisa dibaca saja. RAM ada 2 jenis :

1. SIMM (single inline memori module) yaitu memori yang digunakan untuk komputer Pentium I ke bawah. SIMM ada 2 jenis :
  • SIMM 30 PIN
Kapasitas : 256 KB, 512, 1 MB, dan 2 MB / keping

  • SIMM 72 PIN
1 MB, 2 MB, 4 MB, 8 MB, dan 16 MB / keping

2. DIMM (double in line memori module) yaitu memori yang digunakan untuk komputer Pentium I ke atas.
  • DIMM 168 PIN
Warna Hitam/Biru, dll. Kapasitas : 16 MB, 32, 64, 128, 256, 512 MB / keping.

Untuk DIMM RAM, terbagi atas :
  • 168 PIN, disebut SDRAM, digunakan untuk Pentium 3 ke bawah, besaran kapasitasnya 16 MB sampai 1 GB / keping
  • 184 PIN, disebut DDR, digunakan untuk Pentium 4, besaran kapasitasnya 128 MB sampai 2 GB / keping



Untuk penambahan RAM, spek dan merk harus sama.

Untuk pemasangan RAM, tidak boleh tanggung / salah karena bisa terbakar.


Aturan Pemasangan SIMM RAM



  • Pemasangan harus per Bank missal : bank 0 = slot 1 + slot 2 atau semua bank
  • Kapasitas masing-masing slot harus sama, missal slot 1 = 8 MB dan slot 2 – 8 MB
  • Pemasangan sebaiknya pada bank 0 lebih dulu dan merk RAM sebaiknya sama.

Aturan Pemasangan DIMM RAM umumnya bebas, artinya letak pemasangan maupun kapasitas masing-masing slot boleh berbeda. Walaupun sebaiknya merk dan kapasitas harus sama. Jenis DIMM RAM : SDRAM, DDR SDRAM, RD RAM.

PORT DAN CONNECTOR

1. Port HDD : untuk meletakkan kabel data harddisk dan cd rom. Memiliki 2 buah port masing-masing 40 pin male.

KABEL DATA

  • Tanda strip (------) warna merah pada kabel data menendakan no. 1
  • Pemasangan Harddisk dan Cd Rom menggunakan satu kabel data, Harddisk pada posisi Primary master dan Cd Rom pada posisi Primary Slave
  • Pemasangan Harddisk dan Cd Rom menggunakan dua kabel data, sebaiknya Harddisk pada posisi Primary master sedangkan Cd Rom pada posisi Seqondary master
  • Pemasangan kabel Power dan kabel Data merah ketemu merah di tengah
  • Pemasangan kabel data terbalik akan mengakibatkan Harddisk atau Cd Rom tidak terdeteksi dan bisa mengakibatkan tampilan Blank.

2. Port FDD : untuk meletakkan kabel data Floppy drive, memiliki 34 pin male.


Kabel Data


  • Tanda strip (---) warna merah menandakan no. 1
  • Pemasangan kabel power dan kabel data ada 2 jenis :
  • Merah ketemu merah di tengah
  • Merah berlawanan merah di ujung
  • Pemasangan kabel data terbalik akan mengakibatkan FDD error


3. Port Printer : untuk meletakkan kabel data printer memiliki 26 pin male.

Sekarang sudah on_board pada mainboard


Kabel Data



4. Port Mouse dan Modem : untuk meletakkan kabel data Mouse dan Modem, memiliki 2 buah port masing-masing 10 pin male. Sekaran sudah on_board mainboard


Kabel Data




MACAM-MACAM CONNECTOR :
Mouse dan Keyboard
- Serial
- PS/2
- USB
- Wireless


SOCKET DAN SLOT PROCESSOR

Untuk meletakkan / tempat Processor.
a. Model Socket



Processor tidak boleh sering-sering dilepas.

Jenis socket :
  • Socket 3 = 486 / AMD
  • Socket 7 = Pentium I / AMD


  • Socket 1 = Pentium II – Pentium III Awal
  • Slot A = AMD
  • PGA370 = Pentium IV
  • Socket 462 = AMD
  • LGA754 = AMD
  • Socket 478 = Pentium IV
  • LGA775 = Pentium IV

b. Model Slot



Pengenalan Tambahan :

·

  • Sound, terbagi 2 jenis : Card & on board

  • LAN, terbagi 2 jenis : Card & on board




  • VGA, terbagi 2 jenis : Card & on board

Kelemahan VGA on board : memori dipakai oleh VGA tersebut & cepat rusak
Kelebihan VGA card : sudah ada memori tersendiri



  • Modem, bentuknya mirip LAN tapi lebih kecil & ada 2 lubang

Modem, terbagi 2 jenis : internal & eksternal

  • Lainnya :




Langkah-langkah perakitan komputer :

  1. Pasang Mainboard di casing CPU
  2. Pasang Power Supply
  3. Pasang RAM
  4. Pasang Processor
  5. Pasang CD / DVD ROM / Floppy
  6. Pasang card-cardnya (VGA, LAN, Modem)
  7. Pasang Harddisk
  8. Pasang kabel data dari port HDD ke HD/CD/DVD ROM
  9. Pasang kabel data Floppy
  10. Sebelum CPU dihidupkan, kabel power yang ke harddisk jangan dipasang
  11. Pasang kabel dari CPU ke monitor & CPU
  12. Pasang kabel power PLN ke monitor & CPU
  13. Hidupkan CPU sampai keluar gambar.

Setelah dihidupkan dan keluar gambar, kemudian matikan CPU dan baru setelah itu kabel power Harddisk bisa dipasang.
